Што ја прави машината за сечење со ласерски влакна од суштинско значење за модерното изработка на метали?

1. Разбирање на машините за сечење на фибер ласерски плочи

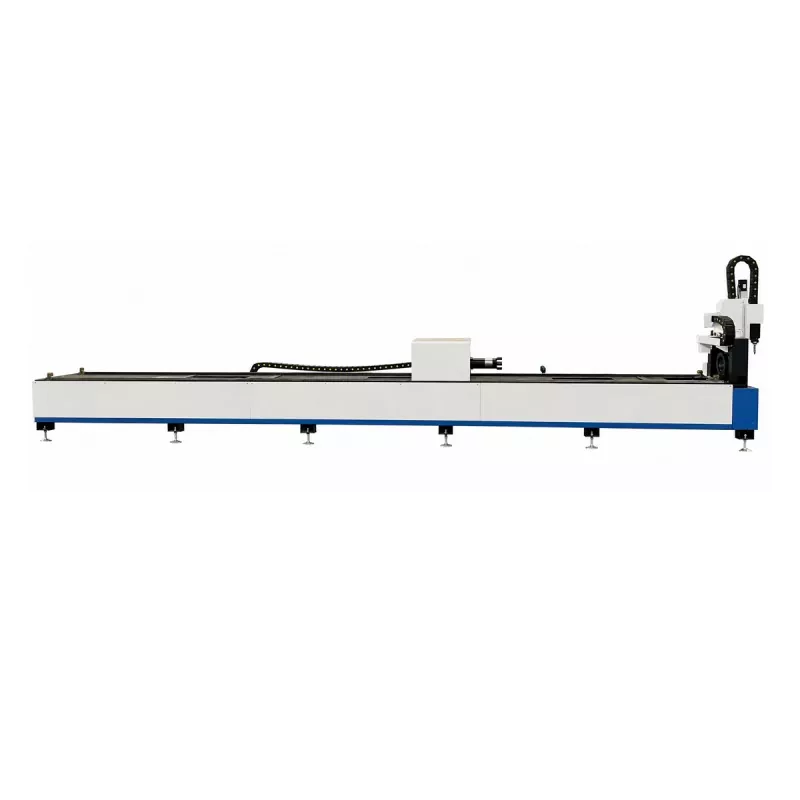

Машина за сечење на ласерски плочи со влакна е индустриски систем за обработка на метали кој користи концентриран ласерски зрак за сечење програмирани форми од рамни метални лимови или плочи. CNC контролер ги координира главата за сечење и системот за движење, овозможувајќи и на машината да следи сложени контури, дупки, слотови и контури на компонентите со повторливо позиционирање.

За разлика од вообичаеното механичко сечење, ласерската обработка не бара сечило за контакт со материјалот. Фокусираниот зрак генерира интензивна топлина на локализирана точка, додека помошниот гас помага да се отстрани стопениот метал од патеката за сечење. Овој процес создава тесен гребен и може да ја намали потребата за дополнително завршување на рабовите кога параметрите за сечење се правилно конфигурирани.

Основни компоненти на индустриски систем

• Извор на ласерски влакна:Ја генерира ласерската енергија што се користи за обработка на металот.
• Ласерска глава за сечење:Го фокусира зракот и доставува помошен гас до областа за сечење.
• CNC контролен систем:Ги толкува програмираните патеки за сечење и го координира движењето на машината.
• Систем за движење и машински кревет:Поддржете го работното парче и одржувајте стабилно, контролирано движење.
• Систем за ладење:Ги чува назначените компоненти во нивниот баран опсег на работна температура.
• Екстракција на чад и безбедносно куќиште:Помогнете да ги контролирате емисиите на процесот и да ја намалите изложеноста на ласерски опасности.

Овие компоненти работат заедно. Самиот ласерски извор со голема моќност не може да гарантира одлични резултати ако структурата на машината, главата за сечење, контролата на движењето, снабдувањето со гас или поставките за процесот се несоодветни за апликацијата.

2. Како функционира процесот на сечење?

Сечењето на фибер ласерски плочи комбинира оптичка енергија, контролирано движење и отстранување на материјалот. Машината конвертира дигитален цртеж во физичка метална компонента преку серија координирани операции.

Чекор 1: Подгответе го дизајнот за сечење

Операторот увезува компатибилен CAD цртеж во софтверот за програмирање или вгнездување на машината. Софтверот ги распоредува компонентите на металната плоча, воспоставува патеки за сечење и дефинира доводи, точки за пробивање и други инструкции за процесот.

Чекор 2: Фокусирајте го ласерскиот зрак

Ласерскиот извор генерира зрак кој патува низ оптичкиот систем за испорака до главата за сечење. Објективот за фокусирање ја концентрира енергијата на мала површина од работното парче, зголемувајќи ја локалната температура додека металот не се стопи или не претрпи термичка реакција потребна од избраниот процес на сечење.

Чекор 3: Отстранете го стопениот материјал

Помошниот гас, најчесто кислород, азот или компримиран воздух каде што е соодветно, помага да се исфрли стопениот материјал од гребенот. Видот и притисокот на гасот влијаат на брзината на сечење, оксидацијата на рабовите, изгледот на површината и количината на остаток што останува на готовиот дел.

Чекор 4: Следете ја патеката за сечење CNC

Системот CNC го координира движењето по програмираната контура. Машината ја пробива плочата, ја следи одредената патека и ја комплетира компонентата. Соодветното забрзување, контролата на аголот, поставките за фокусирање и брзината на сечење се важни за одржување на конзистентноста на димензиите.

Чекор 5: Проверете го готовиот дел

Операторите ги проверуваат димензиите, квалитетот на подлогата, брусите, ѓубрето и изгледот на рабовите во однос на барањата за производство. За компонентите со тешки барања, документираната инспекција од прво парче може да помогне да се потврди дали процесот е соодветен пред да започне целосната серија.

3. Кои материјали може да ги обработи машината за сечење на ласерски плочи со влакна?

Ласерските системи со влакна се широко користени за производство на метали, но практичниот опсег на сечење зависи од ласерската конфигурација, степенот на материјалот, дебелината, состојбата на површината, помошниот гас и потребниот квалитет на рабовите. Не секоја машина може подеднакво добро да го обработи секој материјал или дебелина.

Индустрии кои имаат корист од ласерско сечење на плочи

• Производство на тешка опрема и земјоделски машини.
• Производство на автомобилски делови и опрема за транспорт.
• Електрични кабинети, контролни кутии и индустриски куќишта.
• Изработка на челик, градежни компоненти и метален мебел.
• Компоненти за лифт, комерцијална опрема и прилагодени метални производи.

За производителите кои ракуваат со повеќе дизајни на производи или чести промени на нарачките, CNC програмирањето може да ја поедностави транзицијата помеѓу работните места без потреба да се произведуваат посебни матрици за сечење за секоја нова контура.

4. Клучни придобивки за производителите

Точно сечење и конзистентни димензии

Правилно конфигуриран систем за ласерско сечење на влакна може да произведе детални контури, мали отвори и повторливи профили на компоненти. Ова е вредно за производителите чии склопови зависат од точните позиции на дупките, контролираните празнини и постојаните димензии на деловите. Вистинските толеранции треба да се потврдат со помош на избраната машина и репрезентативните работни парчиња.

Флексибилна обработка за различни нарачки

Промената на програма за дигитално сечење може да биде поедноставна од менувањето на алатот на конвенционалната производна линија. Оваа флексибилност поддржува прилагодено изработка, мали серии, прототипови и мешани распореди за производство. Исто така, може да им помогне на производителите да одговорат на ревизиите на дизајнот на клиентите без обновување на посветени алатки.

Намалена секундарна обработка

Кога изборот на материјалот и параметрите за сечење се соодветни, ласерското сечење може да произведе рабови кои бараат помалку мелење или бришење од некои алтернативни процеси. Вистинското намалување зависи од потребната завршна површина, дебелината на материјалот, изборот на гас и стандардите за квалитет на готовата компонента.

Подобра употреба на материјали

Софтверот за вгнездување распоредува повеќе делови во еден лист за да го намали неискористениот простор. Во комбинација со тесни гребени и добро испланирани секвенци на сечење, ова може да го подобри искористувањето на суровините. Резултатот зависи од геометријата на делот, минималното растојание, управувањето со остатоците и планирањето на производството.

Потенцијални подобрувања на продуктивноста

Автоматските патеки за сечење, програмите што се повторуваат и опционалната опрема за товарење или растовар може да го намалат рачното ракување и да поддржат поконзистентно производство. Сепак, вкупната пропусност зависи и од времето на пробивање, движењето на материјалот, сортирањето, проверката и времето потребно за промена на работните места.

5. Што ги одредува перформансите на сечењето?

Изведбата на сечењето е комбиниран резултат на конфигурацијата на машината, својствата на материјалот, поставките за процесот и практиката на операторот. Оценувањето на овие фактори заедно е посигурно отколку изборот на опрема базирана само на ласерска моќност.

Ласерска моќност и дебелина на материјалот

Ласерската моќност влијае на количината на енергија достапна за топење или обработка на материјалот. Поголемата моќност може да го прошири практичниот опсег на сечење или да ја подобри пропусната моќ под соодветни услови. Сепак, максималната рекламирана дебелина не е нужно дебелината со која машината обезбедува најдобра брзина на производство, квалитет на работ или оперативни трошоци.

Пред да изберете конфигурација, идентификувајте ги дебелите што се користат најчесто, најдебелиот материјал што мора редовно да се сече и сите повремени работи со максимална дебелина. Побарајте од добавувачот податоци за сечење што одговараат на вашите барања за материјал, гас и квалитет.

Брзина на сечење и позиција на фокусирање

Прекумерната брзина може да предизвика нецелосно продирање или ѓубре на долниот раб, додека несоодветната мала брзина може да создаде прекумерна топлина и слаб квалитет на рабовите. Позицијата на фокус, исто така, влијае на дистрибуцијата на енергија во рамките на гребенот. Точните поставки се разликуваат според материјалот, дебелината, млазницата, гасот и конфигурацијата на машината.

Помош за избор на гас

Кислородот може да придонесе дополнителна топлина за време на сечењето на јаглероден челик, додека азот најчесто се користи кога е важен светлиот раб со ниска оксидација. Компримираниот воздух може да биде практичен за одредени примени кога неговиот притисок, чистота и контрола на влагата се соодветни. Изборот на гас треба да го балансира квалитетот на рабовите, брзината на обработка, операциите низводно и вкупната потрошувачка на трошоците.

Млазница и оптичка состојба

Оштетена млазница, контаминиран заштитен прозорец или неправилно усогласување на млазницата може да го наруши протокот на гас и да влијае на резултатот од сечењето. Затоа, рутинската проверка на потрошниот материјал е од суштинско значење кога квалитетот неочекувано се влошува.

6. Како да се избере вистинската машина за сечење ласерски плочи со влакна

Вистинската машина треба да одговара на барањата за производство на фабриката денес, додека остава разумен простор за иден раст. Структурирана проценка помага да се спречи прекумерното трошење на непотребен капацитет или купување систем кој се бори со редовните работни места во производството.

Дефинирајте го вашиот опсег на материјал и дебелина

Подгответе листа на метали кои се обработуваат секој месец, нивните оценки, распределбата на дебелината, димензиите на листот и потребните завршетоци на рабовите. Вклучете го процентот на работа претставен со секоја дебелина наместо да се потпирате само на најдебелиот дел што повремено го произведувате.

Поврзете ја работната област со вашиот работен тек на производство

Работната маса треба да одговара на вашите стандардни димензии на плочата и деловите што имате намера да ги произведете. Проверете го пристапот до товарење, достапниот фабрички под, просторот за складирање на материјали, пристапот до кран или виљушкар и просторот потребен за одржување.

Оценете ја комплетната конфигурација на машината

Споредете го ласерскиот извор, главата за сечење, CNC контролерот, компонентите за движење, машинскиот кревет, системот за ладење, електричните барања, опремата за екстракција и безбедносното куќиште. Потврдете кои артикли се вклучени во наведената цена и кои се опционални додатоци.

Преглед на софтвер и автоматизација

Потврдете дека софтверот за програмирање ги поддржува вашите формати на цртање и работниот тек на вгнездување. Ако обемот на производството ја оправдува автоматизацијата, проценете ги табелите за размена, автоматското товарење и растоварување, ракување со остатоците и интеграцијата со постоечките производни системи.

Проценете ја поддршката на добавувачите

Инсталирањето, обуката на операторот, достапноста на резервните делови, далечинската дијагностика и упатствата за одржување, сето тоа влијае на долгорочната вредност на опремата. Прашајте како се испорачува техничката поддршка, какви аранжмани за одговор се достапни и кои потрошни материјали треба да се складираат локално.

Побарајте писмен технички предлог

Корисен предлог треба јасно да ја идентификува конфигурацијата на машината, можностите за сечење, барањата за помошни услуги, вклучените додатоци, условите за гаранција, договорите за испорака, опсегот на инсталација и обуката. Тврдењата за производство треба да бидат поддржани со релевантни услови за тестирање наместо со широки изјави на кои им недостасува контекст.

7. Ласерски влакна наспроти сечење на плазма и CO2

Различни технологии за сечење одговараат на различни комбинации на дебелина на материјалот, очекувања за квалитет, обем на производство и буџет за инвестирање. Ласерот со влакна не е автоматски најекономичен избор за секоја работа за обработка на метал.

За тенки и средни метални лимови, технологијата на ласерски влакна често се разгледува поради нејзината комбинација на прецизност, потенцијал за автоматизација и флексибилност на обработката. За тешки плочи, плазмата може да остане конкурентна во зависност од барањата за толеранција и оперативните трошоци. Најсоодветниот избор треба да се одреди преку репрезентативни тестови за сечење и целосна споредба на трошоците.

8. Оперативни трошоци и производна ефикасност

Откупната цена е само еден дел од инвестицијата. Сигурната проценка треба да ги земе предвид трошоците направени при производство на прифатливи делови во текот на очекуваниот работен век на машината.

Идентификувајте ги главните категории на трошоци

• Електрична енергија:Ласерски извор, систем за ладење, опрема за движење, екстракција и помошни уреди.
• Помошен гас:Кислород, азот или компримиран воздух, вклучително и опрема за производство и третман на гас каде што е применливо.
• Потрошен материјал:Млазници, заштитни прозорци, леќи каде што е применливо, и други заменски компоненти.
• Труд:Програмирање, утовар, истовар, сортирање, проверка и одржување.
• Одржување:Закажано сервисирање, резервни делови, отстранување проблеми и техничка поддршка.
• Материјален отпад:Ефикасност на вгнездување, отфрлени делови, отпадоци за поставување и неупотребливи остатоци.
• Време на прекин:Загуби во производството поврзани со дефекти, одржување и чекање за делови или сервис.

Пресметајте ги трошоците по прифатлив дел

Еден корисен пристап е да се подели вкупниот оперативен трошок за репрезентативно производство со бројот на произведени соодветни делови. Вклучете ја употребата на материјал каде што е релевантно, трошоците за работа на машината, работната сила, потрошниот материјал и преработката. Ова дава позначајна споредба отколку само брзината на сечење.

Производителите исто така треба да го измерат вистинското време на циклус, вклучувајќи товарење, пробивање, сечење, истовар и проверка. Машина која брзо сече, но бара честа интервенција, можеби нема да го испорача највисокиот излез во целото менување.

Проценете го потенцијалниот поврат на инвестицијата

Кога заменувате аутсорсинг за сечење или постара опрема, споредете ги тековните трошоци со очекуваните трошоци за внатрешно производство. Вклучете инсталација, обука, финансирање, одржување и реално користење. Секоја проценка за враќање треба да се заснова на документирани обеми на производство и конзервативни претпоставки за идните нарачки.

9. Одржување и безбедност на работното место

Превентивното одржување помага во одржувањето стабилни перформанси на сечењето, ги заштитува клучните компоненти и ги намалува прекините на производството што може да се избегнат. Операторите треба да го следат распоредот за одржување на производителот на опремата и процедурите наведени за инсталираниот ласерски извор и главата за сечење.

Дневно и рутинско одржување

• Проверете ги прскалките за оштетување, контаминација и проблеми со усогласувањето.
• Проверете ги заштитните оптички компоненти според одобрената процедура за проверка.
• Следете ги алармите на системот за ладење, температурата, состојбата на течноста за ладење и потребниот проток.
• Проверете ги линиите за снабдување со гас, филтрите, регулаторите и отчитувањата на притисокот.
• Работната маса и околината чувајте ги без насобрани отпадоци и прекумерна прашина.
• Прегледајте ги алармите на машината и снимајте повторливи проблеми со квалитетот на сечењето.
• Изведете планирано подмачкување и механички прегледи како што е наложено од производителот.

Основни практики за безбедност на ласерот

Индустриските ласерски системи можат да претставуваат сериозни опасности за очите, кожата, пожарот, електричната енергија и гасовите. Брановата должина и моќта на ласерите со влакна бараат посебно внимание бидејќи блиското инфрацрвено ласерско зрачење може да биде невидливо за човечкото око.

• Користете соодветно куќиште, преклопувања и заштитни системи соодветни на ласерската класификација и инсталација.
• Никогаш не ги заобиколувајте бравите и не работете со оштетени безбедносни бариери.
• Обезбедете ефективно извлекување на чад и проценете ги опасностите поврзани со материјалите што се сечат.
• Користете само одобрени ласерски заштитни очила онаму каде што тоа е потребно со документираната проценка на безбедноста; Очилата не ги заменуваат инженерските контроли.
• Ограничете го работењето и сервисирањето на обучен персонал по одобрени процедури.
• Применете ги правилните процедури за заклучување и изолација пред одржување или поправка.

Објектите треба да ги проверат важечките локални прописи, електричните барања, мерките на претпазливост од пожар и стандардите за безбедност при работа пред инсталацијата и работата.

10. Список за евалуација пред купувањето

Пред да нарачате машина за сечење со ласерски влакна, користете ја следната листа за проверка за да организирате технички разговори со потенцијалните добавувачи.

• Дали се документирани главните класи на материјали и производните дебелини?
• Дали предложената ласерска моќ одговара на нормалното производство, а не само на повремено сечење со максимална дебелина?
• Дали работната површина е погодна за стандардни големини на плочи и планираниот распоред на фабриката?
• Дали деловите за примероци се тестирани со репрезентативни материјали и барања за квалитет?
• Дали брзината на сечење, квалитетот на работ и резултатите од димензиите се документирани под наведените услови за тестирање?
• Дали изворот на ласерот, главата за сечење, контролорот и вклучените додатоци се јасно наведени?
• Дали се разбрани барањата за снабдување со електрична енергија, ладење, компримиран воздух, гас и извлекување?
• Дали се прегледани компатибилноста на софтверот, способноста за вгнездување и изборната автоматизација?
• Дали се јасни условите за инсталација, обука, гаранција, резервни делови и техничка поддршка?
• Дали очекуваниот трошок по прифатлив дел е спореден со постоечките методи на производство?

Добро дефинираниот процес на купување им помага на производителите да ги споредат добавувачите според практичната производствена вредност наместо да се потпираат на насловните спецификации. Исто така, создава јасна референца за прифаќање на инсталацијата и идни прегледи на перформансите.

11. Често поставувани прашања
